產品概述

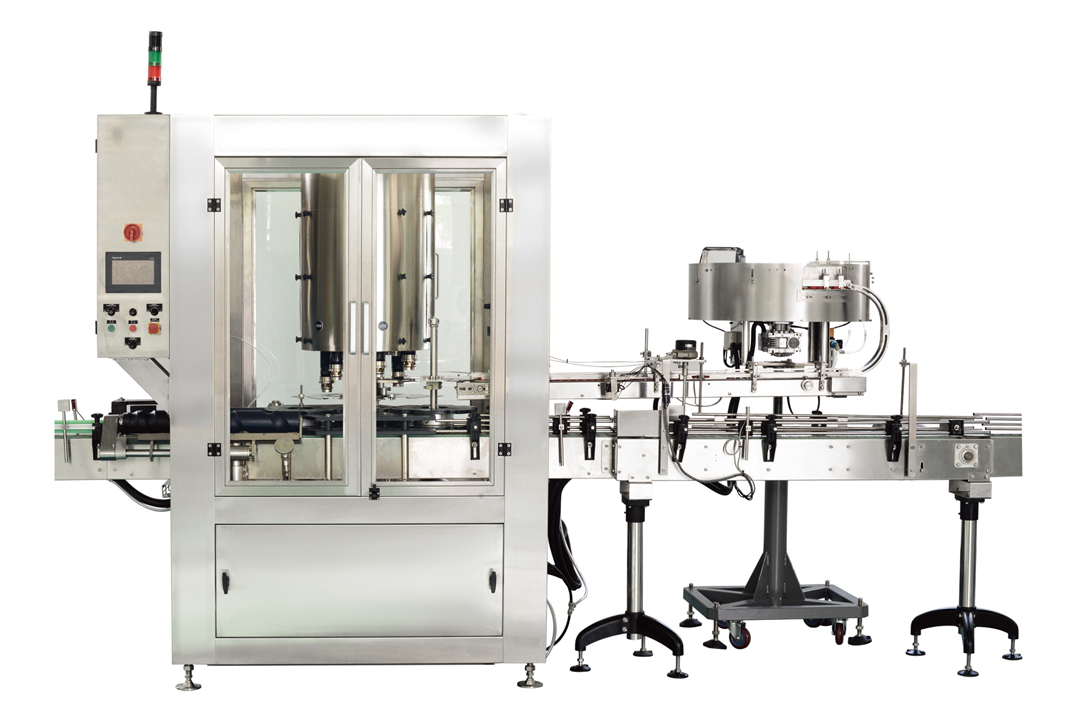

FX-6A回轉式旋蓋機集進瓶、理蓋、上蓋、旋蓋、出瓶與一體,采用抓蓋定位旋蓋,整機為回轉式結構。在旋蓋的過程中無傷瓶、無傷蓋現象、旋蓋效率高、合格率高、運轉平穩、使用范圍廣,可以和國外同類產品相媲美。

產品優勢

該機適用于各種規則玻璃或塑料瓶的各種外蓋自動旋合,采用抓蓋器抓取刮蓋板輸送來的各種蓋子,在瓶子回轉過程中完成外蓋的旋合?；剞D式結構,采用專用抓蓋器抓蓋,穩定、可靠。在抓蓋器內側設計有耐磨橡膠,能有效杜絕在旋蓋過程中產生的傷蓋。螺桿分瓶并加裝進瓶檢測裝置,實現無瓶不抓蓋,堵瓶,倒瓶自動停機報警。所有傳動處均裝有離合機構,進出瓶星輪出現卡瓶或主軸扭矩過載時自動離合并停機報警。止旋刀、皮帶式夾緊、瓶底止旋墊的設計,可適用于各種玻璃或塑料瓶在旋蓋時的止旋。出瓶側為雙輸送帶結構,并安裝有智能檢測裝置,合格瓶正常輸送,不合格(無蓋、歪蓋、無鋁膜蓋)瓶,利用擺動氣缸,自動分流至另一輸送帶。當旋蓋機后道堵瓶時自動暫停,堵瓶情況回復后設備自動恢復運行。在輸蓋皮帶上裝有反蓋、無鋁膜蓋自動剔除裝置,確保所有的蓋都是合格的。同時在輸蓋皮帶上加光電檢測,滿蓋后自動停止理蓋,無蓋則自動報警提示。該機為電動式升降調節,更換規格時只需在觸摸屏中操作即可實現高度調整?？鞊Q式模塊化進出瓶星輪設計,并刻有不同瓶型的直徑代號,一目了然,更換瓶型規格更加方便快捷。反蓋自動跌落,確保無反蓋進入機器,下蓋軌道采用整體式無節點軌道,有效解決卡蓋問題。

調試邏輯順序

星輪盤更換→調整進瓶螺桿調整→檢瓶光電調整更換旋蓋頭及調整旋蓋高度調整止旋帶調整→刮蓋機構高度調整→理蓋器調整→輸蓋機構調整。我們更換對應的進瓶分瓶螺桿→進瓶模具→主軸模具→出瓶模具刮蓋模具→旋蓋頭→對應的護瓶皮帶,有卡瓶或者止旋刀的一一對應安裝好點動檢查,輸送履帶打開調整分瓶螺桿與進瓶星輪配合,確保送瓶過渡無卡阻,平順入進瓶星輪不濺藥不晃藥。另外倒瓶報警調節力度,正常使用積累10-12瓶無報警。

光電位置調整步驟

1、點動設備,將刮蓋板的接縫中心對準輸蓋口中心

2、打開下方門板,將左下方檢測塊逆時針移動到接近光電剛剛亮起的狀態。

3、從進瓶螺桿右側數起第三個凹槽處,即為光電檢瓶處

4、放入一個瓶,將檢瓶光電調整到對準螺桿內瓶身的位置。

5、檢瓶光電靈敏度調整:將使用的瓶放置于檢瓶光電前方麻花工位內,查看光電是否能正常檢測到信號,如沒有,可用小一字螺絲刀在光電頂部做微調。

刮蓋板安裝

整機高度確定后,找出與蓋子配合的刮蓋導板,用m6內六角螺絲固定,同時更換護蓋板,放入蓋子做參照,間隙微調,刮蓋高度調整:松開固定座鎖緊螺絲,調節刮蓋高度,保證旋蓋頭在凸輪0度角時,與蓋子之間保持2m間隙。同時保證刮蓋板與托蓋板之間保持2m左右間隙。檢驗:抓蓋0度角位置,保證與旋蓋輪同一中心,無偏移,防止抓蓋有碰撞。

通電、通氣后,啟動設備,以一個瓶通過仔細觀察旋蓋效果做微調,再以小批量進行試生產。

1、進瓶螺桿、進瓶星輪盤、出瓶星輪過度處:要求無卡阻,無異響。注意可能存在的位置偏差。

2、抓蓋檢驗:身體蹲下從下方觀察抓蓋動作過程。要求抓蓋無歪斜,與刮蓋板無碰撞,0度中心位置無偏移。防盜圈無損壞,刮蓋機構位置和高度做微調。

3、旋蓋檢驗:查看旋蓋過程,保證旋蓋頭與蓋子無打滑。瓶身固定無打滑。

4、旋蓋扭矩調整:根據六個旋蓋頭旋好的蓋子做判斷,若力度不合適,可通過調節扭知來調整相應旋蓋頭。

5、各速度微調:整機速度,一般與灌裝機連接時,只需稍微超過灌裝速度就可以。

理蓋速度調試規則

在來得及供蓋的情況下應該盡量的慢,保證理蓋的合格率。要求無卡阻,無異響,離合力調節處瓶身無打滑。第一點,旋蓋頭內牛筋皮根據旋蓋使用情況及時更換,防止徒勞調節離合器力度,第二點,離合器使用幾個月查看離合器磨擦片看磨損程度,及時更換離合器摩擦片。第三點,旋蓋緊的同時控制好止旋帶氣壓調節力度,不能鋁膜封口后瓶身變形導致貼標不能正常使用。第四點,查看主軸的傳動過渡齒輪磨損和軸承損壞,及時更換并加注潤滑油做保養。

以上關于回轉旋蓋重點部分和一些小知識點和大家分享。
